一、概述
氣箱脈沖袋式除塵器是從美國富樂公司引進的具有先進水平的除塵器，是在學習和吸收國外先進技術基礎上，結合國內實際情況，調查研究開發的一款產品。具有處理風量大、占地面積小、凈化效率高、工作可靠、結構簡單、維修量小等特點。除塵效率可以達到99%以上。是一種成熟的比較完善的除塵設備。適用于大中型破碎機、烘干機、煤磨、篦冷機、水泥磨、包裝機及各庫頂、底和鋼鐵工業除塵器等。
二、特點
1、脈沖袋式除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。
4、采用上部抽袋方式，換袋時抽出袋籠后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小。
三、構造及其工作原理
1、工作原理
氣箱脈沖袋式除塵器，分割成數個箱室，含塵氣體由除塵器進口進入，分布到各箱室進行過濾，每個箱室均有脈沖清灰裝置，當除塵器達到預先設定值1200Pa或1400Pa時，清灰控制器發出信號，前一個箱室停止過濾工作。以壓力為6kg/cm2壓縮空氣涌入布袋內，徹底清除附在布袋表面的粉塵。大約10-15秒完成清灰工作后繼續過濾模式工作。然后由第二箱室停止過濾，進行清灰。以此程序，依次進行，循環運作，凈化含塵氣體，達標后排放。

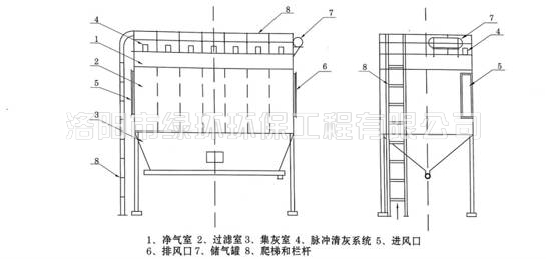

2、脈沖袋式除塵器構造
四、主要參數及處理能力
種類 | 型號 | 處理風量（m3） | 總過濾面積（m2） | 箱區數 | 入口密度（g/m3） |
32袋 系列 | PC3-32 PC4-32 PC5-32 PC6-32 | 6900 8930 11100 | 93 124 155 186 | 3 4 5 6 | ＜1000 |
64袋 系列 | PC4-64 PC5-64 PC6-64 PC7-64 PC8-64 | 17800 22300 26700 31200 35700 | 248 310 372 434 496 | 4 5 6 7 8 | ＜1000 |
96袋 單排 系列 | PC4-96 PC5-96 PC6-96 PC7-96 PC8-96 PC9-96 | 36800 33400 40100 46800 53500 60100 | 372 465 557 650 774 836 | 4 5 6 7 8 9 | ＜1000 |
96袋 雙排 系列 | PC4×5-96 PC5×6-96 PC6×7-96 PC7×8-96 PC8×9-96 PC9×10-96 | 66900 80700 94100 107600 121000 134500 | 372 465 557 650 744 836 | 10 12 14 16 18 20 | ＜1000 |
128袋 雙排 系列 | PC2×4-128 PC2×5-128 PC2×6-128 PC2×7-128 PC2×8-128 PC2×9-128 PC2×10-128 | 89700 112000 134568 157000 179400 202000 224352 | 1246 1558 1869 2180 2492 2804 3116 | 8 10 12 14 16 18 20 | ＜1000 |
